Bombeo de hormigón en altura: presión, tubería y planificación

La presión necesaria para bombear hormigón en altura no se obtiene con una “relación de bombeo” universal ni solo con la altura del edificio. Debe calcularse para el proyecto concreto a partir de la elevación, la longitud y geometría de la línea, el diámetro, la mezcla, el caudal previsto y los límites documentados de la bomba y de cada componente de entrega.

La selección y el plan de bombeo deben ser aprobados por profesionales competentes del proyecto y ejecutados por personal cualificado conforme al manual del fabricante y a la normativa local. Esta guía sirve para preparar datos y preguntas; no sustituye el cálculo de ingeniería ni un procedimiento de operación.

Respuesta rápida: qué debe calcularse antes de elegir la bomba

Presión de material y presión hidráulica no son lo mismo

El indicador hidráulico de la máquina no debe interpretarse automáticamente como presión dentro de la tubería. Para seleccionar la línea se necesita la presión máxima de material documentada para la bomba y el modo de trabajo correspondiente.

La American Concrete Pumping Association explica que la presión máxima de la línea se consulta en la placa, el manual o con el fabricante, y que los componentes del sistema de entrega deben ser adecuados para la presión máxima de material de la bomba conectada. Esto es especialmente importante ante una obstrucción, cuando no puede suponerse que la presión se limita al valor observado en operación normal.

La mezcla forma parte del sistema

Una mezcla que parece fluida en la tolva no demuestra por sí sola que pueda recorrer de forma estable toda la línea. El ACI señala que el rendimiento depende, entre otros factores, del diámetro y dirección de la tubería, la distancia vertical y horizontal, la temperatura y las características de la mezcla.

Antes del vertido principal, el equipo de proyecto debe confirmar:

• granulometría, contenido de pasta, estabilidad y consistencia definidos por el responsable de la mezcla;
• variación permitida entre lotes y controles en planta y obra;
• compatibilidad entre mezcla, diámetro, ruta y caudal;
• método de prueba o simulación representativo cuando la dificultad lo justifique;
• respuesta acordada ante cambios de temperatura, demora, segregación, pérdida de trabajabilidad u obstrucción.

No aplique un porcentaje genérico de “reducción de presión” ni modifique agua o aditivos en obra sin autorización del responsable de la mezcla.

Cómo evaluar una bomba de concreto usada para trabajo en altura

La marca, el año o una letra comercial del modelo no bastan. Para una unidad usada, solicite y compare:

• fabricante, modelo exacto, número de serie y configuración de la unidad de bombeo;
• presión máxima de material y relación entre presión y caudal en el modo previsto;
• manuales, placas y cambios realizados respecto a la configuración original;
• estado de cilindros, válvula, hidráulica, refrigeración, controles y dispositivos de seguridad;
• historial disponible, fugas, contaminación, reparaciones y resultados de pruebas permitidas;
• compatibilidad y trazabilidad del sistema de entrega que se usará en el proyecto.

Una prueba visual sin carga no certifica capacidad para un bombeo de alta presión. Mechabro puede aportar identificación, fotos, video disponible, alcance comercial y registros que existan para una unidad concreta; no sustituye al diseñador del sistema, al inspector independiente ni al operador.

Para ordenar la revisión, consulte la Lista de comprobación y compra de una bomba de segunda mano, la guía de mantenimiento hidráulico y la guía de sistemas del camión bomba.

Tubería, anclajes y desgaste

El trazado debe ser diseñado para la estructura y el método de colocación reales. El proyecto debe definir soportes, anclajes, acceso, cambios de dirección, transiciones, movimientos, inspección y sustitución. No use pesos, separaciones de anclaje ni espesores genéricos obtenidos de otra obra.

Registre fabricante, diámetro interno, tipo de extremo, presión de trabajo, historial y criterio de desgaste de cada familia de componentes. Tubos, codos, reducciones, abrazaderas, juntas y mangueras deben ser compatibles entre sí y con la bomba. Una pieza visualmente parecida no demuestra la misma clasificación.

Para identificar consumibles y componentes, consulte los repuestos para bombas de hormigón; la compatibilidad se confirma por máquina, referencia, medida y aplicación.

Plan previo al vertido

1. Congelar los datos: ruta, mezcla, bomba, línea, caudal, secuencia y responsables.
2. Revisar la documentación: cálculos, manuales, inspecciones, componentes y permisos.
3. Definir comunicación: contacto continuo entre suministro, operador y punto de colocación.
4. Preparar contingencias: demora, interrupción, variación de mezcla, obstrucción, limpieza y acceso seguro.
5. Confirmar criterios de parada: presión, temperatura, fuga, vibración, movimiento o cualquier condición definida por el fabricante y el plan de seguridad.
6. Registrar el vertido: lotes, tiempos, incidencias, ajustes autorizados e inspección posterior.

Los procedimientos de cebado, despresurización, limpieza y resolución de obstrucciones deben proceder del fabricante y del plan de seguridad del proyecto. No improvise ni abra una línea que pueda estar presurizada.

Qué enseña un caso de gran altura

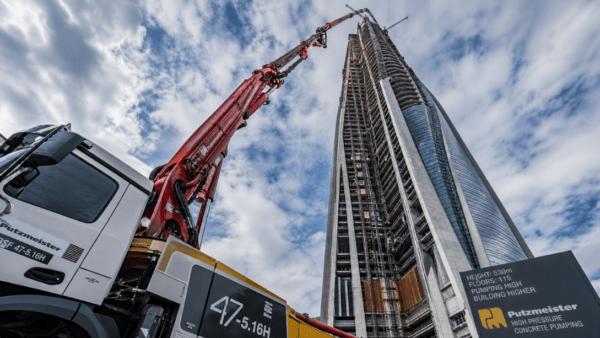

El caso técnico de Putzmeister para la torre Burj Dubai documenta diámetros, presiones nominales y tiempos de permanencia elegidos específicamente para ese proyecto. Su utilidad no es copiar esas cifras, sino mostrar que el trazado, la mezcla, la línea, las válvulas y la logística se diseñan como un sistema y se validan antes de la obra principal.

Lista de consulta para una cotización

• país y ciudad del proyecto;
• altura máxima y longitud estimada de la línea;
• tipo de bomba y método de colocación previstos;
• caudal objetivo y programa de vertido;
• datos preliminares de mezcla y temperatura;
• modelo, serie y documentación de cualquier bomba candidata;
• diámetros y componentes que ya posee el comprador;
• responsable del cálculo, inspección, operación y servicio local.

Consulte la guía de tipos de bombas de hormigón, la guía de camiones bomba y los anuncios de camiones cisterna de segunda mano. La disponibilidad y la aptitud para un proyecto deben confirmarse para cada unidad.

Preguntas frecuentes

¿Qué presión se necesita para bombear hormigón a un edificio alto?

No hay una cifra universal. Se calcula con elevación, longitud y geometría de línea, diámetro, mezcla, caudal y condiciones de obra, y se verifica frente a los límites de bomba y componentes.

¿La producción teórica de la bomba basta para seleccionar el equipo?

No. Deben revisarse conjuntamente presión de material, caudal disponible en el modo previsto, mezcla, tubería, refrigeración, condición real y plan de suministro.

¿Puede utilizarse una bomba de concreto usada en un proyecto de gran altura?

Puede evaluarse, pero la marca o una prueba visual no bastan. La unidad exacta, su configuración, condición, documentación y sistema de entrega deben ser inspeccionados y aceptados para el proyecto.

¿Un caso famoso de bombeo proporciona parámetros para otra obra?

No. Sirve como referencia de método y coordinación. Las cifras de una obra no deben copiarse sin un cálculo y una validación propios.

Fuentes de referencia

• ACI 304.2R-17: Guide to Placing Concrete by Pumping Methods
• ACI 211.9-18: Guide to Selecting Proportions for Pumpable Concrete
• American Concrete Pumping Association: Safety Standards for Concrete Delivery Systems
• Putzmeister: Burj Dubai high-rise pumping project report

Revisado por última vez: 1 de septiembre de 2026. Los cálculos, procedimientos y límites aplicables deben confirmarse para el proyecto y el equipo concretos.
